ДБС-2

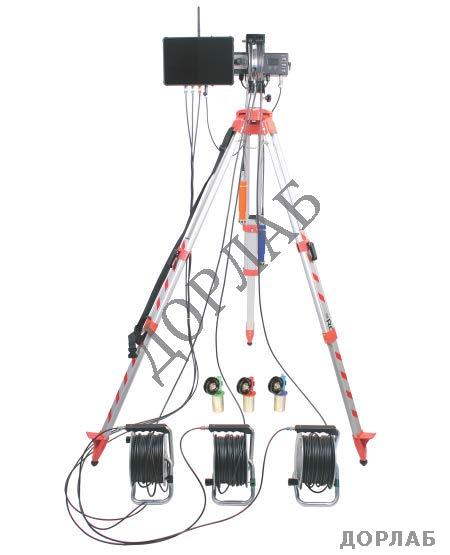

Установка межскважинного ультразвукового каротажа
предназначена для измерения времени распространения ультразвуковых сигналов в телах бетонных свай и иных конструкций, поступающих от ультразвуковых (далее - УЗ) зондов, погружаемых в водонаполненные трубы доступа бетонных конструкций.
Установка позволяет осуществить ультразвуковой контроль однородности и сплошности бетона в сваях, и иных заглубленных и труднодоступных конструкциях, оборудованных трубами доступа, межскважинным ультразвуковым методом по времени, скорости распространения и затуханию ультразвукового (УЗ) сигнала.
Установка обеспечивает обнаружение и локализацию дефектов в телах свай и фундаментов с определением глубины, положения, геометрических размеров и свойств аномальной зоны в конструкции.
Основные области применения:
- диагностика буронабивных свай с использованием специальных контрольных водонаполненных каналов (труб доступа) в соответствии со стандартами ГОСТ Р 71039-2023, ГОСТ Р 71733-2024, ASTM D6760-16, СТО ЭГЕОС 1-1.1-001-2018;
- неразрушающий контроль качества железобетонных буронабивных, набивных свай, баретт, траншейных «стен в грунте», «стен в грунте» из буросекущих и бурокасательных свай.
Преимущества
- Водостойкие ультразвуковые зонды для контроля свай, диаметром 32 мм и с разъемами фирмы MOCO.
- Одновременное прозвучивание 2-х сечений свай.
- Скорость подъема зондов до 1 м/с.
- Инкрементные датчики положения в устройствах измерения глубины погружения зондов (энкодерах).
- Блок энкодеров адаптирован для методов косых прозвучиваний и межскважинной ультразвуковой томографии.
- Производительный специализированный измерительный блок с высокой частотой дискретизации измеряемых сигналов.
- Автоматическое определение времени первого вступления ультразвуковых сигналов, зарегистрированных зондами-приемниками.
- Регистрация сигналов с помощью 12-разрядных аналого-цифровых преобразователей.
- Передача информации из измерительного блока в планшетный компьютер по интерфейсам USB или Wi-Fi.
- Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
- Встроенный литиевый аккумулятор большой ёмкости.
- Автоматическое сохранение, вычисление и архивирование результатов непосредственно на планшетном компьютере с предустановленным программным обеспечением.
- Автоматическая подготовка отчетных документов по результатам испытаний.
- Крепкая транспортная тара для надежного хранения и транспортировки элементов установки.
- Полный комплект оборудования для межскважинного ультразвукового каротажа бетонных свай и фундаментов.
Технические характеристики
Диапазон показаний скорости распространения УЗ импульсов, м/с
2000 – 5000
Шаг измерений по высоте сваи, мм
50
Пределы установки базы измерений при прозвучивании*, мм
200 – 1200
Рабочая частота УЗ колебаний, кГц
90 ± 10
Максимальная скорость протягивания кабелей, м/с
1
Интерфейс связи с мобильным устройством
Wi-Fi, USB
Питание электронного блока установки, В:
- от встроенного Li-Pol аккумулятора
- от внешнего источника питания (зарядное устройство, внешний аккумулятор Powerbank)
3,7 ± 0,5
5 ± 0,25
Емкость, используемого аккумулятора, мА·ч
10000
Потребляемая мощность, Вт, не более
2,0
Время непрерывной работы, ч, не менее
10
Условия эксплуатации:
- температура окружающей среды, °С
+5 … +40
- относительная влажность при температуре плюс 30 °С и более низких температурах, без конденсации влаги, %
до 95
- атмосферное давление, кПа
84...106,7
Габаритные размеры (длина ´ ширина ´ высота), мм
1350×690×500
Масса полного комплекта оборудования, кг, не более
30
Средний срок службы, лет, не менее
10
* Длина бетонного промежутка между трубами доступа
Метрологические характеристики
Диапазон измерений времени распространения УЗ импульсов, мкс
10,0 – 1000,0
Пределы допускаемой основной абсолютной погрешности измерения (Δ0) времени распространения УЗ импульсов, мкс
± 2,0
Диапазон измерений длины (глубины погружения) кабелей зондов, м
0,00 – 100,00
Пределы допускаемой абсолютной
погрешности измерений длины:
- до 10,00 м (включительно), м
- свыше 10,00 и до 100,00 м, м
± 0,05
± [0,05 + 0,01·(L*-10)]
* L - число полных и неполных метров в измеряемом отрезке
Базовая комплектация
- Блок измерительный ДБС-2
- Блок энкодеров ДБС-2
- Втулки установочные диаметром 48 мм
- Штатив геодезический в сумке для переноски
- Погружной зонд-источник с гидроизоляцией IP68 П221-0.06-И1И
- Погружной зонд-приемник с гидроизоляцией IP68 П221-0.06-И2П (2 шт.)
- Барабан с кабелем* (3 шт.)
- Комплект кабелей для подключения барабанов к блоку измерительному (5 м×3 шт.)
- Кабель для подключения блока энкодеров к блоку измерительному
- Планшетный компьютер с операционной системой «Андроид» и установленным приложением, в комплекте с зарядным устройством, кабелем USB, гарантийным талоном, паспортом и упаковкой
- Антенна Wi-Fi
- Держатель для блока измерительного и планшетного компьютера
- Зарядное устройство USB (2А)
- Кабель USB type C - USB type C, L = 0.5 м
- Кабель USB-A - Jack 5.5×2.1 мм
- Лента измерительная с грузом
- Руководство по эксплуатации
- Кейс
- Транспортный ящик
* По умолчанию с длиной кабеля 33 м или 65 м по заказу.
Дополнительная комплектация по заказу
- Внешний аккумулятор (Powerbank) c выходами USB-A и USB type C
- Тележка транспортировочная со стяжным ремнем
