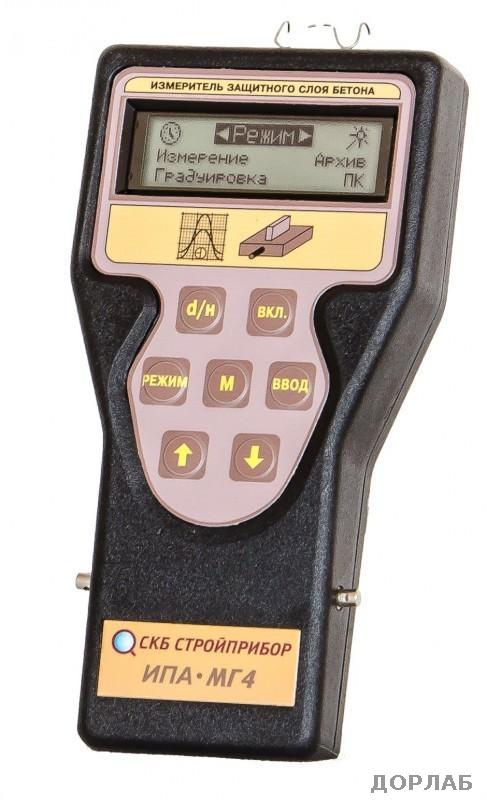

ИПА-МГ4, ИПА-МГ4.01
Измерители толщины защитного слоя бетона и расположения арматуры по ГОСТ 22904.
Предназначены для непосредственного контроля толщины защитного слоя бетона и нахождения стержневой арматуры в железобетонной продукции магнитным методом по ГОСТ 22904.
Согласно данному ГОСТ толщину защитного слоя бетона и расположение арматуры в железобетонной конструкции определяют на основе экспериментально установленной в лаборатории зависимости между показаниями устройства и указанными контролируемыми параметрами железобетонного изделия.
Сфера использования данного оборудования - определение параметров армирования железобетонных изделий на предприятиях стройиндустрии, в строительстве, а также при обследовании уже построенных сооружений и зданий.
Приборы используют 3 основных режима работы:
- Определение оси арматурного стержня;
- Определение защитного слоя при известном диаметре;
- Определение диаметра арматурного стержня при известном защитном слое.
Поиск арматуры осуществляется по изменению тона аудиосигнала, а также по данным цифрового экрана.
Приборы имеют три группы базовых градуировочных зависимостей, установленных на арматуре классов Вр-I, A-I и A-III.
Прибор ИПА-МГ4.01 дополнительно имеет режим определения параметров армирования при неизвестных диаметре арматуры и защитном слое бетона, снабжен функции уточнения базовых градуировочных зависимостей, установления и записи в программное устройство новых градуировочных зависимостей, установленных пользователем на арматуре других классов, имеет режим передачи на ПК, часы реального времени и подсветку дисплея.

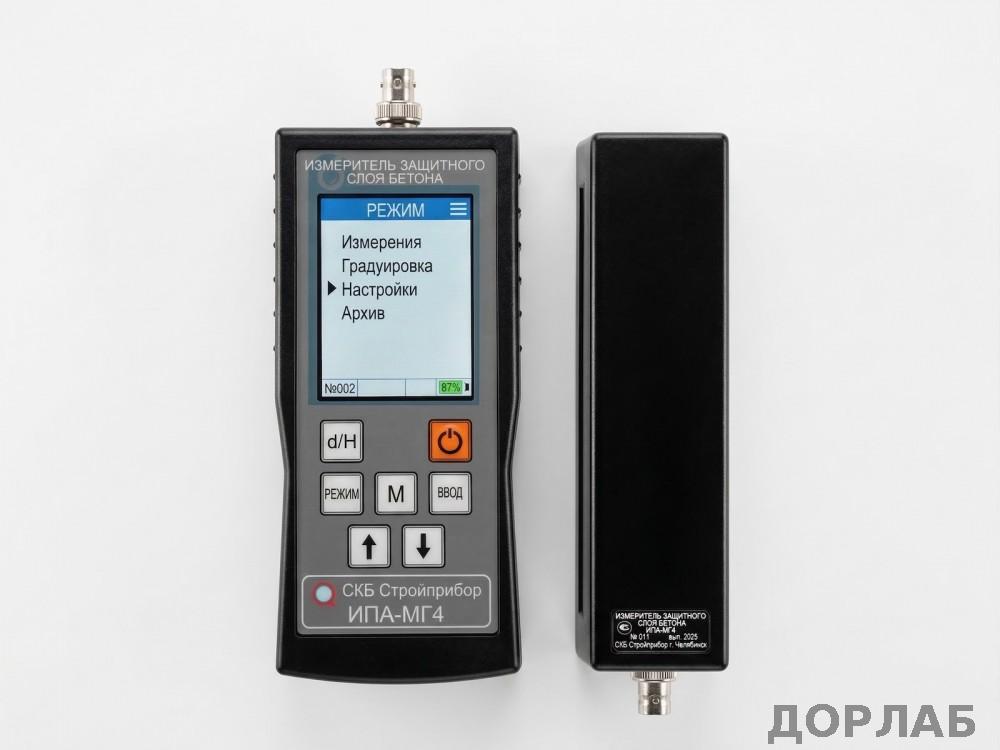

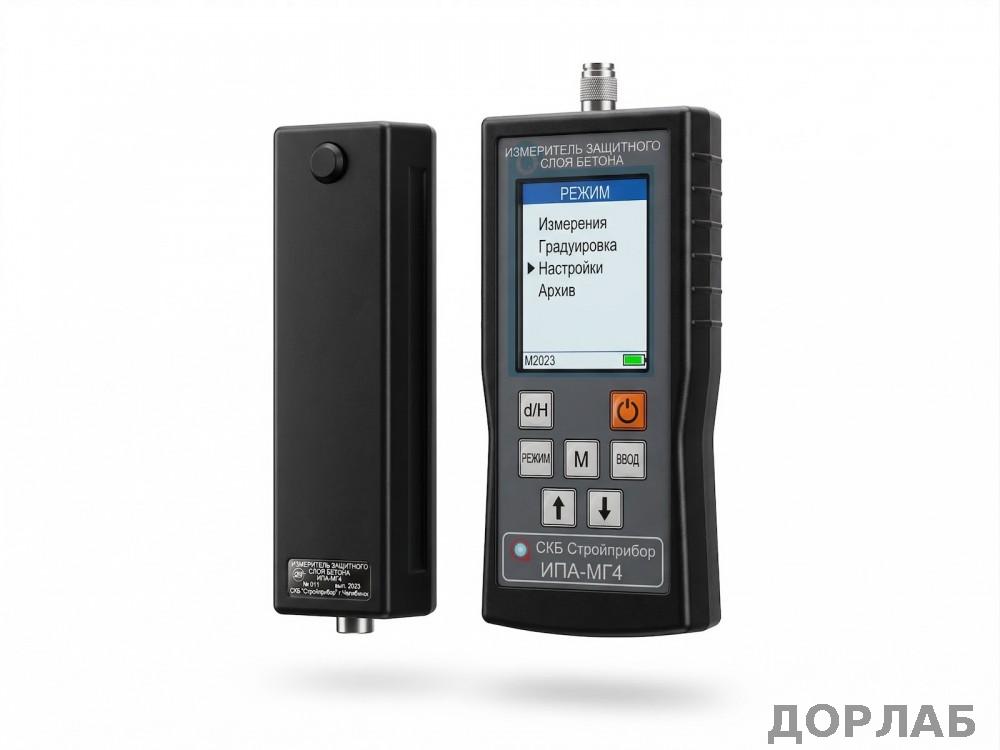

Измеритель защитного слоя бетона ИПА-МГ4.01 с цветным дисплеем, использующий импульсный метод измерения толщины защитного слоя бетона, обладает аналогичными метрологическими характеристиками, но имеет следующие отличительные особенности:
- значительно уменьшена масса датчика;
- более эргономичный корпус датчика и электронного блока;
- цветной, более информативный дисплей;
- непрерывный вывод измеряемых значений толщины защитного слоя, позволяющий проводить сканирование объекта и облегчить поиск арматуры;
- возможность установления индивидуальной градуировочной зависимости по двум измерениям;
- питание от литий полимерного аккумулятора;
- передача результатов измерения в ПК (при подключении прибора к ПК отображается USB диск с данными архива);
- возможность удаленного обновления сервисных функций прибора.
Технические характеристики:
| Наименование характеристики | ИПА-МГ4 | ИПА-МГ4 (цветной дисплей) |
ИПА-МГ4.01 | ИПА-МГ4.01 (цветной дисплей) |
| Контролируемые диаметры арматуры, мм | 3...40 | |||
| Диапазон измерения толщины защитного слоя бетона, мм: | ||||
| - при диаметре арматуры 3, 4, 5, 6, 8 мм | от 5 до 60 | |||
| − при диаметре арматуры 10, 12, 14, 16, 18 мм | от 5 до 90 | |||
| - при диаметре арматуры 20, 22, 25, 28 мм | от 5 до 110 | |||
| − при диаметре арматуры 32, 36, 40 мм | от 10 до 130 | |||
| Пределы допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона для одиночного арматурного стержня не более, мм |
± (0,05 hзс + 0,5 мм), где hзс - измеряемая толщина защитного слоя бетона, мм |
|||
| Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм |
± 10 | |||
| Объем памяти результатов измерений | 200 | 999 | ||
| Количество групп индивидуальных градуировочных зависимостей | 9 | |||
| Габаритные размеры, мм: | ||||
| - блока электронного | 176×92×32 | 170×75×20 | 176×92×32 | 170×75×20 |
| - преобразователя | 160×48×35 | |||
| Масса с преобразователем, кг, не более | 0,8 | |||
| Средний срок службы измерителя, лет | 10 | |||
| Средняя наработка на отказ, ч, не менее | 5000 | |||
