УК-1
Установка для испытания асфальтобетона на колееобразование
предназначена для проведения лабораторных испытаний плоских образцов асфальтобетонных дорожных покрытий при воздействии на них нормированной циклической колесной нагрузки, и измерения происходящей при этом пластической деформации.

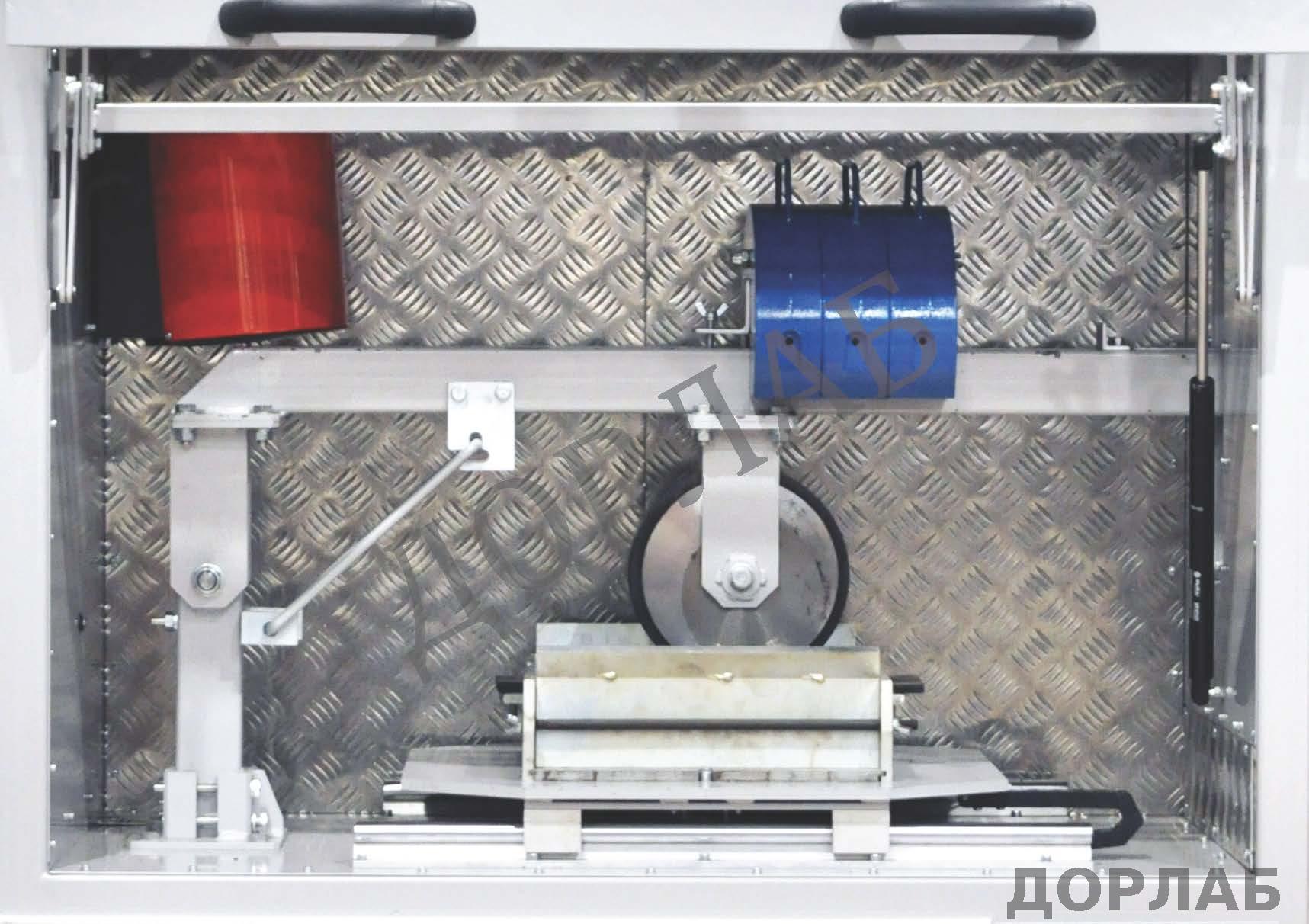

Принцип действия установки основан на эффекте возникновения пластической деформации поверхности образца асфальтобетона (колееобразования) при воздействии на него циклической колесной нагрузки. Указанная нагрузка возникает при взаимных возвратно-поступательных движениях: плоскопараллельном движении формы с образцом, расположенных на каретке, и круговом движении нагрузочного колеса. Перемещение каретки с установленной на ней формой с образцом принудительное, а колеса — за счет сил трения между шиной и поверхностью уплотняемого образца.
| Технические характеристики | |
|---|---|
| Внешний диаметр шины нагрузочного колеса, мм | от 200 до 205 |
| Ширина шины нагрузочного колеса, мм | 50±5 |
| Твердость материала шины колеса, IRHD | 80±2 |
| Величина хода каретки, мм | 260±10 |
| Частота рабочих циклов* перемещения каретки, 1/мин | 26,5±1,0 |
| * Под рабочим циклом понимаются два прокатывания (вперед и назад) нагруженного колеса по испытуемому образцу | |
| Нормальная нагрузка колеса на поверхность образца, Н | 700±10 |
| Температура проведения испытаний, °С | 60 |
| Точность поддержания заданной температуры, °С | ±1 |
| Диапазон измерения глубины колеи, мм | от 0 до 15 |
| Погрешность измерения глубины колеи, не более | |
| в диапазоне от 0 до 5 мм, абсолютная, мм | ±0,2 |
| в диапазоне св. 5 до 15 мм, относительная, % | ±5 |
| Питание установки осуществляется от однофазной сети переменного тока напряжением 220В, частотой 50Гц | |
| Потребляемая мощность, ВА, не более | 2000 |
| Габаритные размеры, мм | |
| Длина | 1200 |
| Ширина | 600 |
| Высота | 1800 |
| Масса, кг, не более | 300 |
