Штамповая установка статического нагружения

предназначена для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна в соответствии с ГОСТ Р 59866-2022.

Данный метод заключается в последовательной нагрузке и разгрузке круглой пластины с помощью внешнего давления (используется грузовой автомобиль, тяжелая техника и тд.) и гидравлического домкрата. Проводятся два измерительных цикла, в процессе которых

информация с датчиков заносится либо в бумажных журнал, либо в разработанное нами приложение на смартфоне системы android. После обработки результатов получаем модули деформации EV1 и EV2, которые показывают несущую способность грунта, отношение EV2/EV1, которое показывает степень уплотнения грунта, а также модуль упругости Еу.

Комплектация:

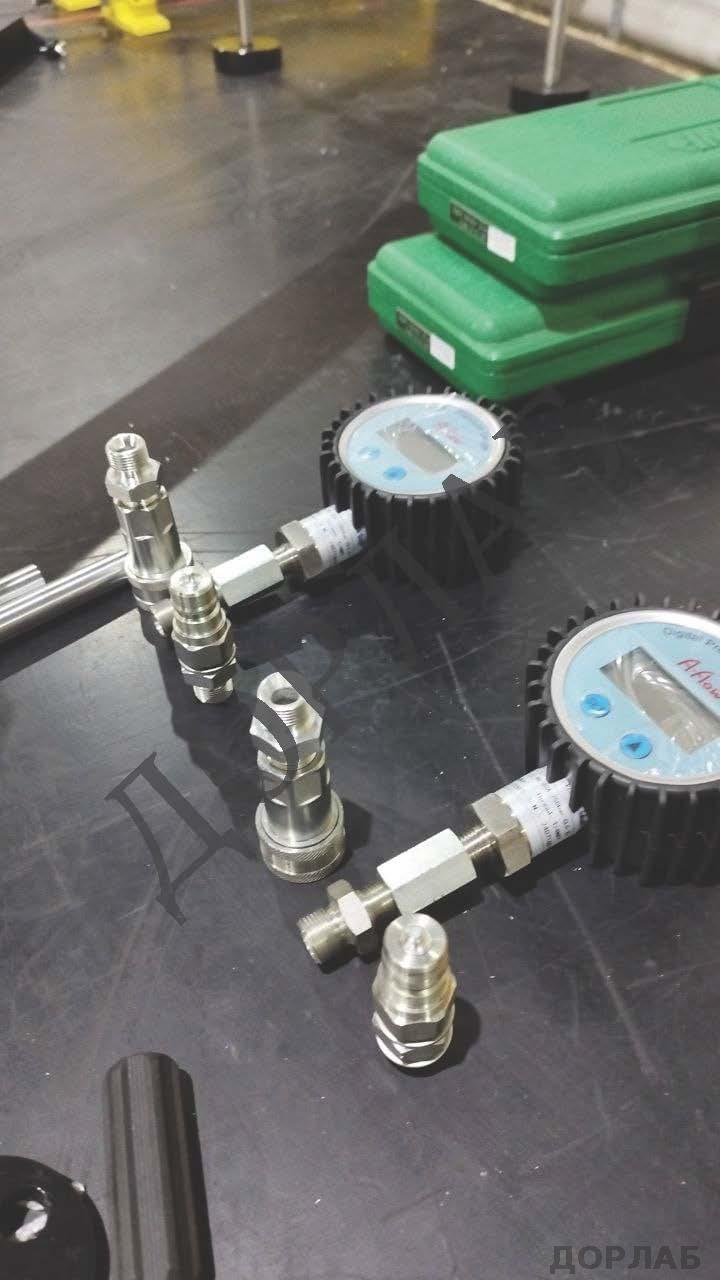

• Манометр для измерения нагрузки
• Индикатор часового типа для фиксации перемещения

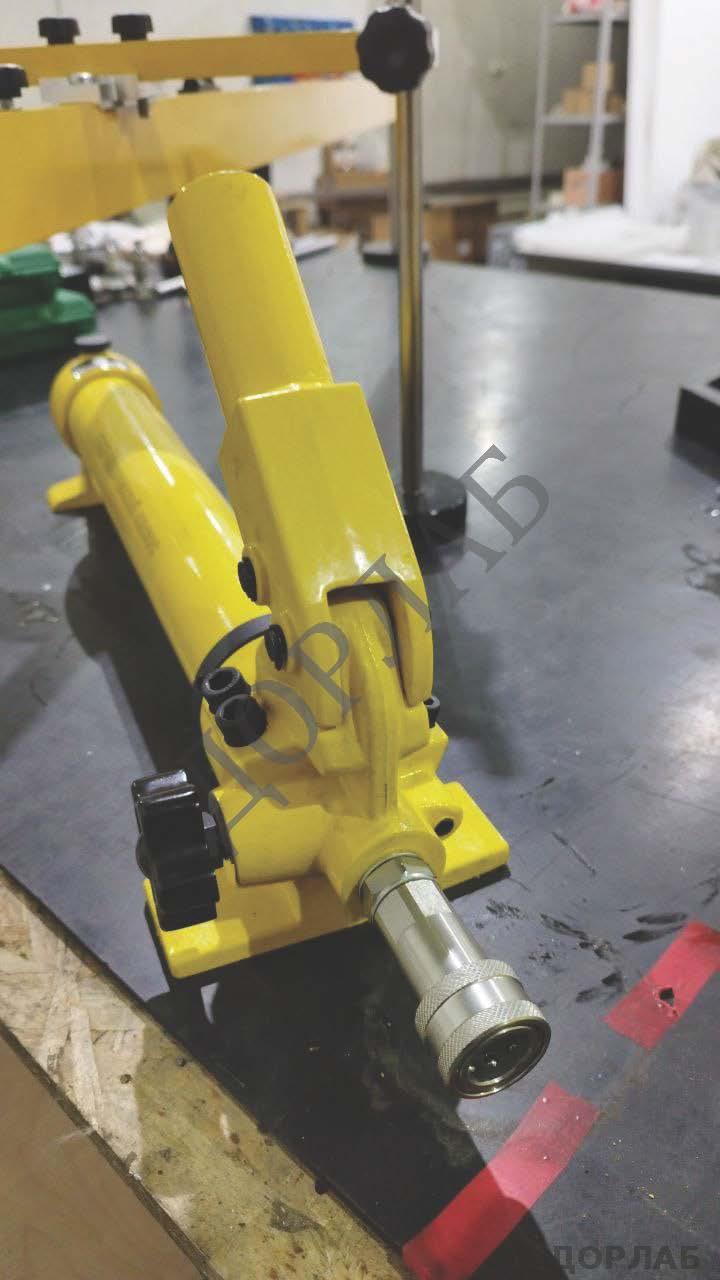

• Гидравлический насос
• Гидравлический домкрат

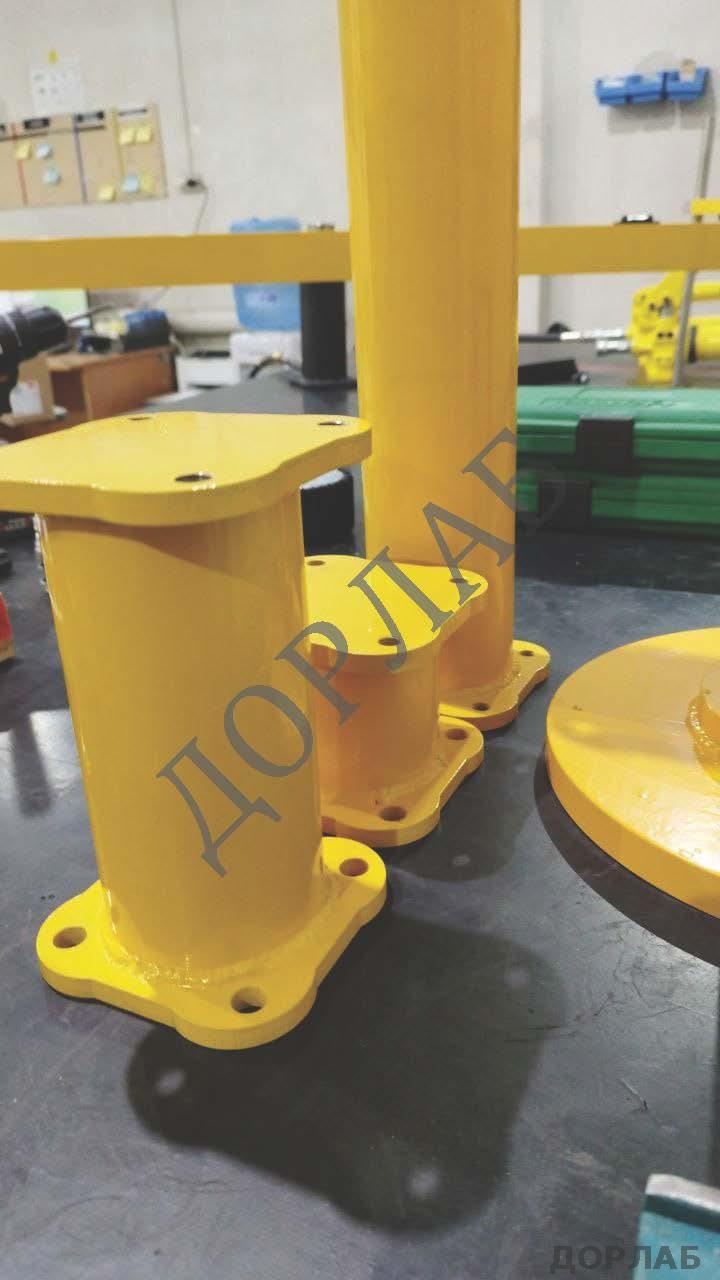

• Набор удлинителей штока

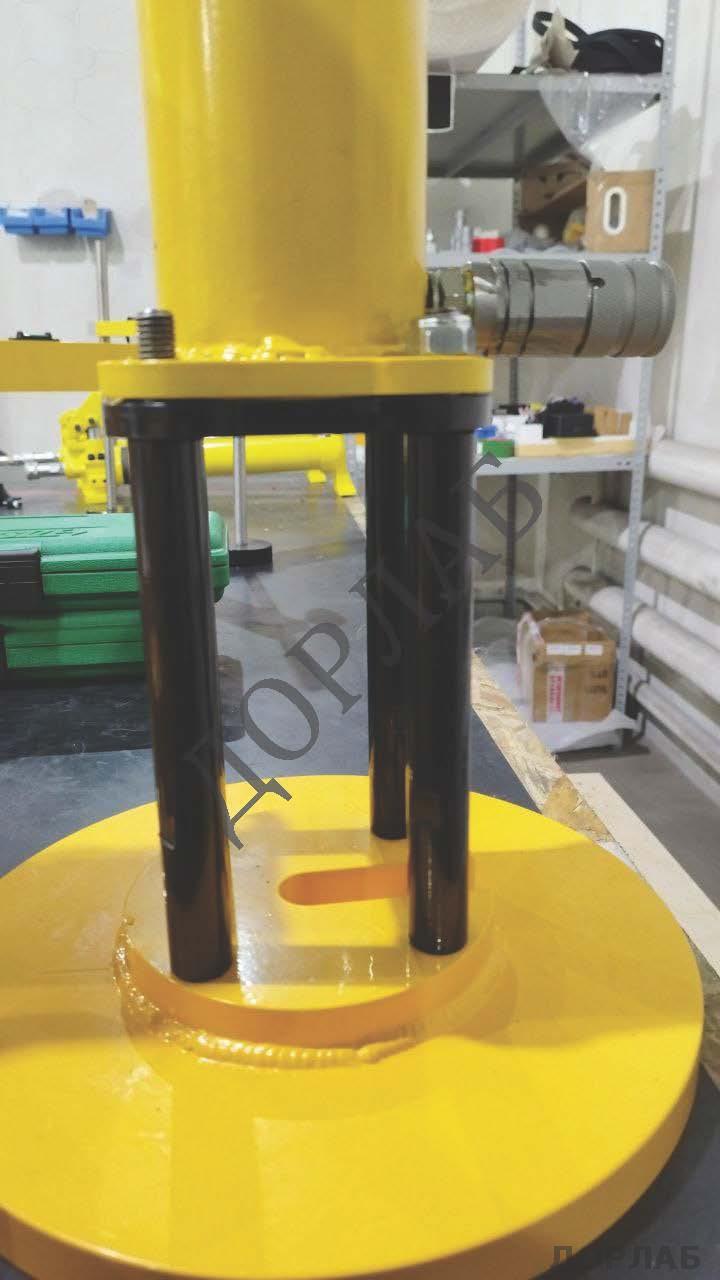

• Нагружающая плита диаметром 300мм

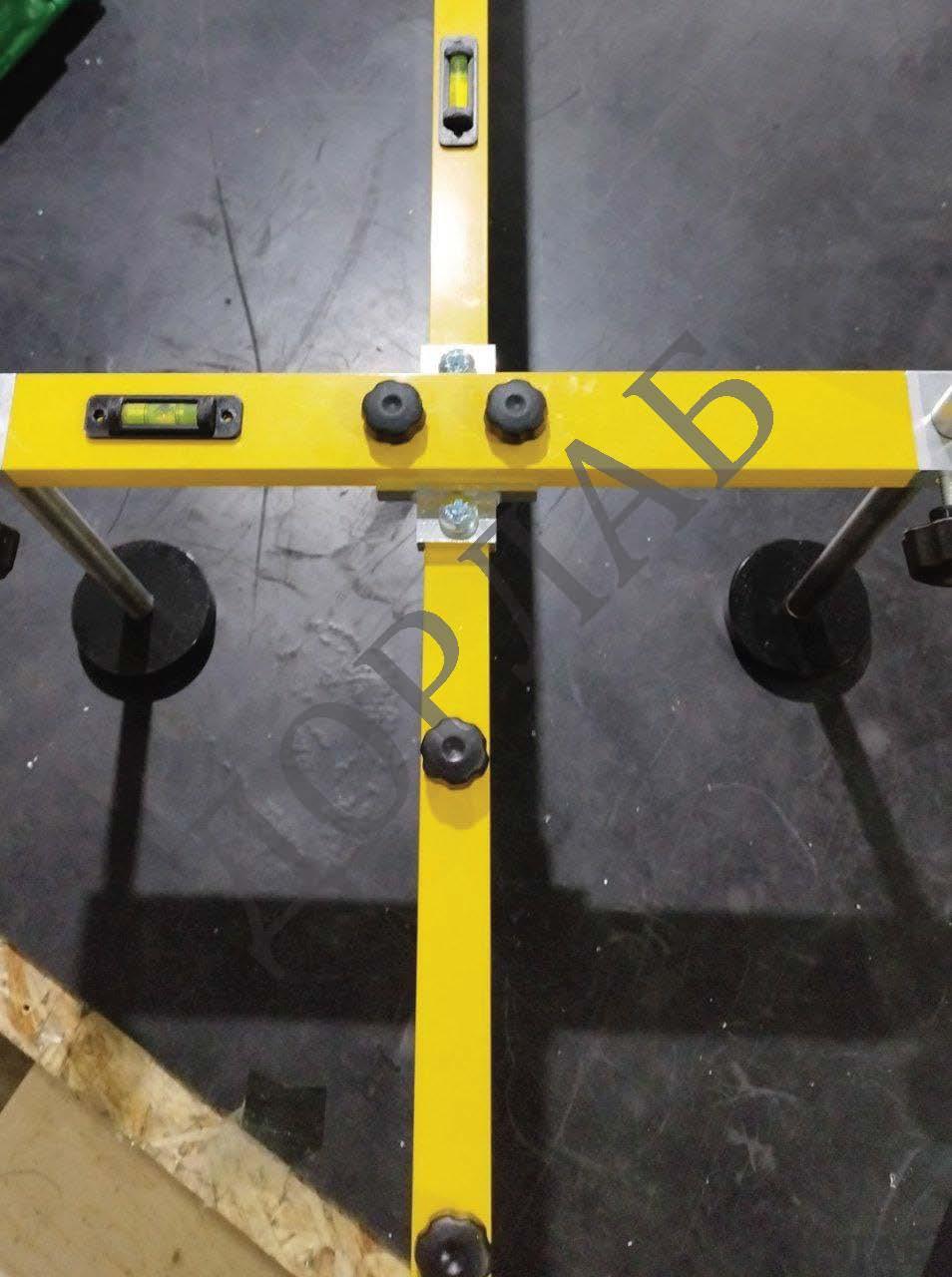

• Рама на трех опорах с щупом и линейным подшипником
• Приложение на Android- смартфон для ведения журнала измерений и выполнения расчётов в электронном виде.
• сертификат калибровки

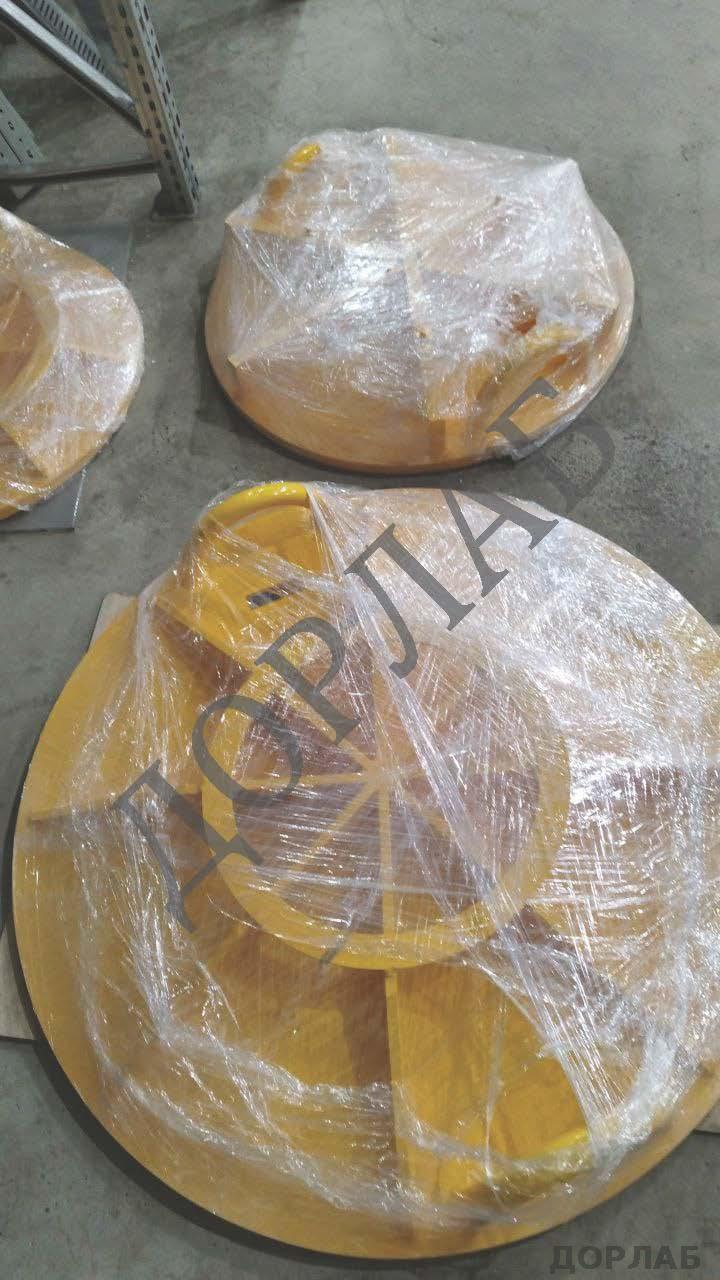

 *Нагрузочные плиты диаметром 600мм и 762мм приобретаются отдельно

Технические характеристики:
